Sơ Đồ Khối Hệ Thống Sản Xuất Nước Tinh Khiết Chuẩn Công Nghiệp

Một hệ thống sản xuất nước tinh khiết ổn định là điều kiện tiên quyết với ngành đồ uống, đóng bình, đóng chai, thực phẩm và dược phẩm. Thiết kế sai sơ đồ công nghệ làm giảm tuổi thọ màng lọc. Nước thành phẩm cũng có thể không vượt qua kiểm định. Bài viết phân tích sơ đồ khối hệ thống lọc nước chuẩn công nghiệp gồm 4 phân khu xử lý cốt lõi, được đội ngũ kỹ sư Aqualife tối ưu hóa. Nội dung dành cho kỹ sư môi trường, quản lý cơ điện M&E và chủ cơ sở sản xuất đang xây dựng hệ thống đạt chuẩn.

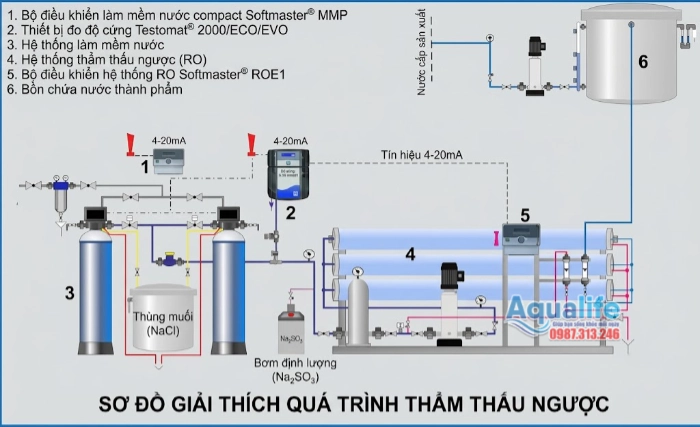

Tổng quan sơ đồ khối hệ thống sản xuất nước tinh khiết chuẩn công nghiệp

Nguyên lý của hệ thống sản xuất nước tinh khiết là dòng chảy khép kín. Nước thô, có thể là nước thủy cục hoặc nước giếng khoan, lần lượt đi qua từng phân hệ. Mỗi phân hệ loại bỏ một nhóm tạp chất, từ cặn kích thước lớn đến các ion ở cấp độ nguyên tử.

Vai trò cốt lõi của sơ đồ khối hệ thống lọc nước là bảo đảm dây chuyền chạy liên tục. Sơ đồ đúng giúp hạn chế sự cố gián đoạn và bảo vệ các thiết bị đắt tiền phía sau, đặc biệt là màng lọc RO công nghiệp.

Bảng dưới đây tóm tắt 4 phân khu chức năng trong sơ đồ khối:

Phân khu chức năng	Cụm thiết bị cốt lõi	Mục tiêu xử lý chính	Tiêu chuẩn kiểm soát
1. Khối tiền xử lý	Cột lọc đa tầng, than hoạt tính, phin lọc cặn tinh	Khử cặn lơ lửng, clo dư, hóa chất hữu cơ	SDI < 5, Clo dư < 0.1 mg/L
2. Khối làm mềm nước	Cột hạt nhựa Cation, bồn muối tái sinh	Triệt tiêu độ cứng (ion Ca²⁺, Mg²⁺)	Độ cứng < 17 mg/L (ngừa cặn)
3. Khối màng RO	Bơm cao áp trục đứng, màng lọc RO công nghiệp	Loại bỏ 99% ion hòa tan, vi khuẩn, virus	TDS < 10 ppm, dẫn điện thấp
4. Khối khử khuẩn	Máy tạo Ozone, đèn UV, phin lọc xác khuẩn	Tiệt trùng, ngăn tái nhiễm, lọc xác vi sinh	Vi sinh = 0 (QCVN 6-1:2010/BYT)

Chi tiết 4 phân khu kỹ thuật cốt lõi trong sơ đồ hệ thống sản xuất nước tinh khiết

Mỗi phân khu đảm nhiệm một nhiệm vụ riêng. Bỏ qua hoặc thiết kế thiếu một khối sẽ kéo theo hư hỏng dây chuyền ở các khối phía sau.

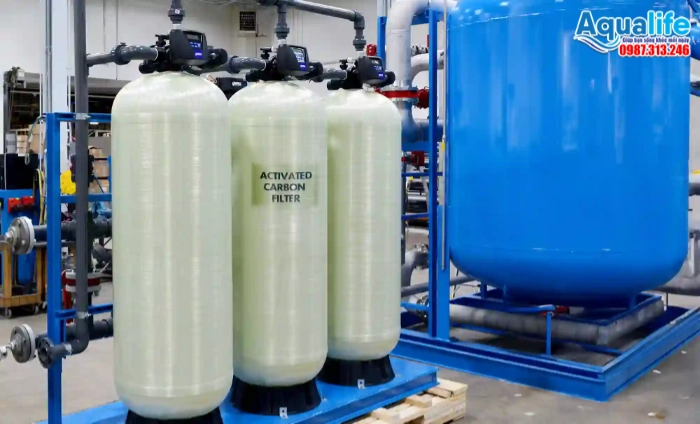

Phân khu lọc thô – Tấm khiên bảo vệ cơ học và khử Clo dư

Phân khu lọc thô là tuyến phòng thủ đầu tiên của hệ thống. Khối này gồm 3 cấp thiết bị:

• Cột lọc đa tầng (Multi-media Filter): chứa sỏi đỡ và cát thạch anh. Cột loại bỏ tạp chất thô, huyền phù lơ lửng và gỉ sét có kích thước trên 10 micron.
• Cột than hoạt tính (Activated Carbon): hấp phụ màu, mùi và hợp chất hữu cơ độc hại. Quan trọng hơn, cột khử triệt để clo dư trong nước máy. Clo dư có thể oxy hóa và làm rách lớp màng polyamide của RO.
• Cốc/Phin lọc tinh (Micro-filter 5 micron): ngăn bụi mịn và hạt than lọt qua trước khi nước vào cụm bơm cao áp.

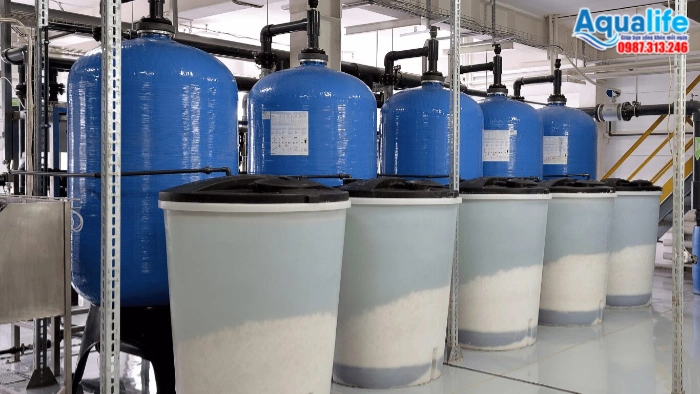

Khối làm mềm nước Cation – Phòng chống cáu cặn màng lọc

Khối làm mềm nước cation sử dụng hạt nhựa trao đổi ion (cation resin). Hạt nhựa hút giữ các ion gây cứng nước là Ca²⁺ và Mg²⁺, đồng thời trả ion Na⁺ vào nước.

Thùng muối hoàn nguyên chứa dung dịch muối tinh khiết NaCl. Dung dịch này tái sinh định kỳ khả năng trao đổi của hạt Cation thông qua van điều khiển, có thể là van cơ hoặc Autovalve.

Khối này giữ cho canxi cacbonat không bám cặn lên bề mặt màng RO. Nhờ vậy, chu kỳ súc rửa CIP được kéo dài.

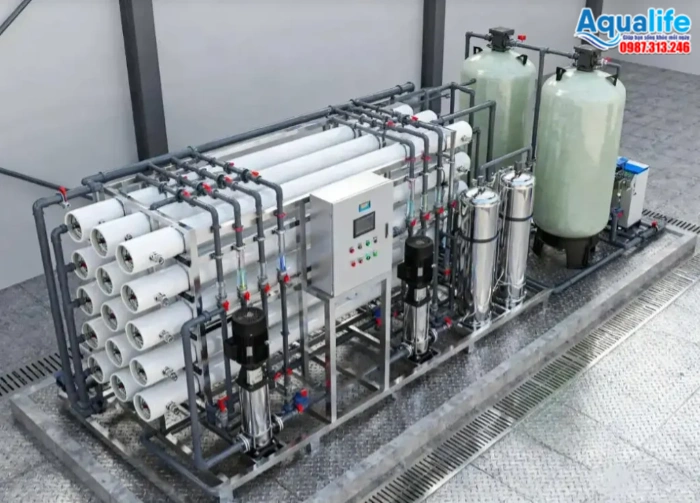

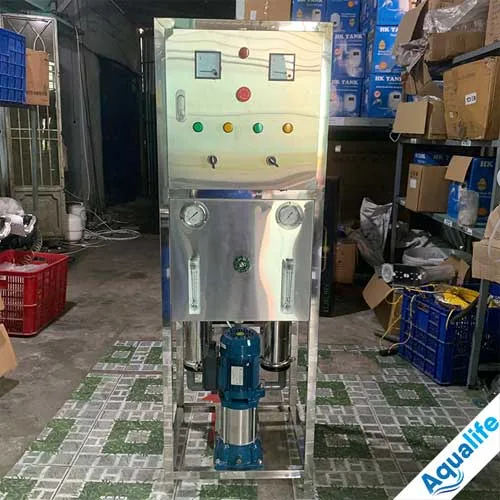

Khối màng lọc RO công nghiệp – Trái tim phân tách tinh khiết

Đây là khối quyết định chất lượng nước đầu ra của toàn bộ hệ thống sản xuất nước tinh khiết.

• Bơm áp cao trục đứng: tạo áp lực thủy lực lớn để thắng áp suất thẩm thấu tự nhiên của dòng nước.
• Màng lọc RO công nghiệp: khe lọc chỉ khoảng 0.0001 micron, chỉ cho phân tử nước đi qua (dòng Permeate). Muối hòa tan, kim loại nặng và hóa chất tồn dư bị đẩy ra đường xả thải (dòng Concentrate).
• Hiệu suất phân tách: loại bỏ 98 – 99% tổng chất rắn hòa tan (TDS) và hạ sâu độ dẫn điện của nước.

Khối khử khuẩn Ozone, tia UV và lõi lọc xác khuẩn 0.2 micron – Khâu hoàn thiện vô trùng

Nước sau RO đã rất tinh khiết nhưng vẫn cần được bảo vệ khỏi tái nhiễm. Vì vậy, khử khuẩn bằng ozone và tia UV được kết hợp với lọc tinh cuối tuyến:

• Khử khuẩn Ozone: máy tạo khí Ozone sục trực tiếp vào bồn chứa nước thành phẩm. Ozone diệt khuẩn bồn và chống tái nhiễm trong quá trình tích trữ.

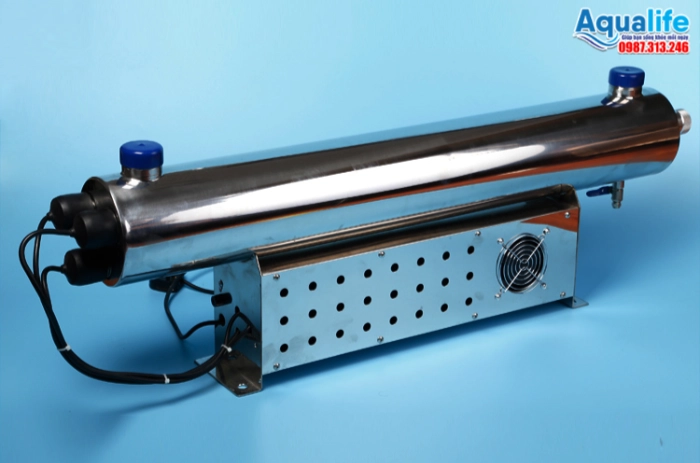

• Đèn UV diệt khuẩn: lắp trên đường ống cấp nước ra khu vực chiết rót. Tia cực tím bước sóng 254 nm tiêu diệt vi khuẩn, virus tức thì khi dòng nước lưu thông.
• Lõi lọc xác khuẩn 0.2 micron: đặt ngay sau đèn UV để giữ lại xác vi sinh vật đã bị phá vỡ tế bào. Nước nhờ đó trong suốt và không còn nguồn dưỡng chất cho vi khuẩn phát triển lại.

Tiêu chuẩn chất lượng nước thành phẩm theo QCVN 6-1:2010/BYT

QCVN 6-1:2010/BYT là quy chuẩn kỹ thuật quốc gia của Bộ Y tế, áp dụng cho nước khoáng thiên nhiên và nước uống đóng chai, đóng bình. Cơ sở sản xuất phải kiểm định định kỳ hai nhóm chỉ tiêu:

• Nhóm chỉ tiêu hóa lý: giới hạn kim loại nặng (chì, asen, thủy ngân, cadimi), nitrat, nitrit, bromat và các chỉ tiêu liên quan.
• Nhóm chỉ tiêu vi sinh vật: tuyệt đối không phát hiện (bằng 0) các vi khuẩn gây bệnh như Coliforms, E.coli, Pseudomonas aeruginosa và bào tử vi khuẩn kỵ khí sinh khí sunfua.

Với xưởng sản xuất, tuân thủ đúng sơ đồ khối chuẩn kỹ thuật là điều kiện tiên quyết. Đây là cơ sở để hồ sơ công bố chất lượng và giấy chứng nhận cơ sở đủ điều kiện ATVSTP được phê duyệt nhanh chóng.

Aqualife – Đơn vị tư vấn, thiết kế sơ đồ hệ thống lọc nước công nghiệp tối ưu

Aqualife cung cấp giải pháp trọn gói cho hệ thống sản xuất nước tinh khiết. Quy trình gồm lấy mẫu xét nghiệm nước nguồn, lên bản vẽ sơ đồ công nghệ, gia công khung bệ Skid inox đồng bộ và lắp đặt hoàn thiện. Cam kết kỹ thuật của Aqualife: thiết bị màng RO và linh kiện chính hãng, chỉ số nước đầu ra đạt QCVN 6-1:2010/BYT, bảo trì 24/7 và chuyển giao quy trình vận hành chi tiết.

Liên hệ đội ngũ kỹ sư để được tư vấn sơ đồ phù hợp với nguồn nước và công suất của bạn:
