Thiết Kế Đường Ống Tuần Hoàn Vi Sinh Cho Nước Tinh Khiết

Nhiều nhà máy dược phẩm, mỹ phẩm và thực phẩm cao cấp đầu tư lớn cho cụm lọc trung tâm như hệ thống RO 2 cấp và EDI (hệ thống lọc RO công nghiệp), nhưng nước tinh khiết vẫn bị tái nhiễm khuẩn nếu mạng lưới phân phối không đạt chuẩn vi sinh. Một đường ống tuần hoàn vi sinh được thiết kế đúng chuẩn theo mô hình mạch vòng khép kín (Loop system), từ vận tốc dòng chảy, quy tắc điểm chết đến chất lượng bề mặt, là lớp phòng thủ chính chống màng sinh học (Biofilm). Bài viết tổng hợp các tiêu chuẩn cốt lõi dành cho kỹ sư M&E và QA/QC, từ cơ chế biofilm, vật liệu, kỹ thuật hàn đến khử trùng định kỳ.

1. Màng sinh học biofilm và rủi ro từ đường ống nhánh cụt (dead-end)

Trong nước siêu tinh khiết, nguồn dinh dưỡng hữu cơ gần như bằng không (chỉ số TOC cực thấp). Dù vậy, vi sinh vật dạng tiềm sinh vẫn bám vào thành ống kim loại và thích nghi để tồn tại.

1.1. Cơ chế hình thành biofilm

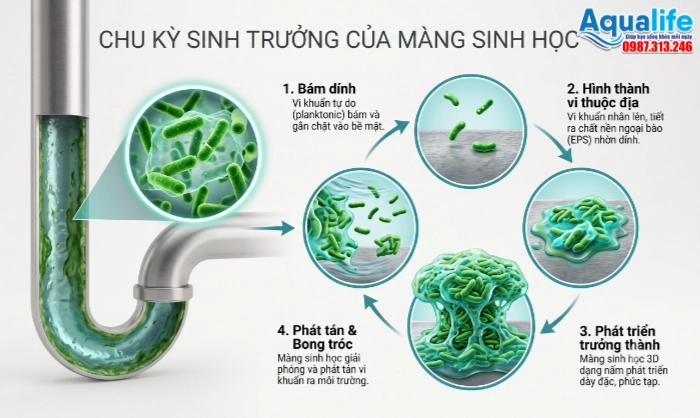

Khi vi khuẩn tự do (planktonic bacteria) bám vào bề mặt vật liệu, chúng tiết ra chất nền polymer nhầy EPS (Extracellular Polymeric Substances). Lớp nhầy này bao bọc cụm tế bào và tạo thành cấu trúc cộng đồng bền vững gọi là biofilm. Hậu quả gồm:

• Biofilm hoạt động như lớp áo giáp, kháng hầu hết các hóa chất khử trùng thông thường và tia UV (khử trùng nước bằng tia UV).
• Khi vi khuẩn trong màng chết đi, chúng bị phân hủy và giải phóng nội độc tố (endotoxin) vào dòng nước thành phẩm.
• Khi màng đủ dày, các mảng sinh khối bong tróc và phát tán hàng triệu vi khuẩn tự do vào dây chuyền sản xuất.

1.2. Nhánh cụt (Dead-end): điểm yếu chí mạng

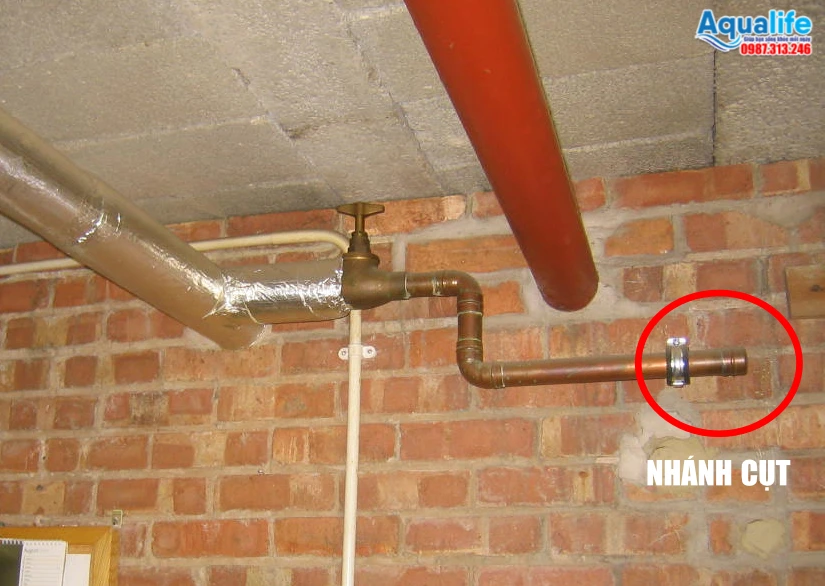

Trong mạng lưới dạng xương cá, nước ở các nhánh rẽ sẽ đứng yên (stagnant) khi van lấy nước đóng. Nước tù đọng mất động năng quét rửa cơ học, tạo điều kiện thuận lợi nhất cho vi khuẩn kết tụ và phát triển màng sinh học.

Một khi biofilm đã bám rễ trong lòng ống nhánh cụt, xả nước áp lực lớn hay sục rửa bằng hóa chất cũng chỉ giải quyết tạm thời. Lớp màng này có thể tái sinh chỉ sau vài ngày.

2. Tiêu chuẩn thiết kế đường ống tuần hoàn vi sinh dạng mạch vòng kín (Loop system)

Mô hình Loop system là giải pháp được các tiêu chuẩn FDA, cGMP, ASME BPE, ISPE áp dụng phổ biến nhất cho hệ thống phân phối nước tinh khiết.

2.1. Nguyên lý vận hành

Nước từ bồn chứa inox 316L được bơm vệ sinh đẩy qua bộ trao đổi nhiệt hoặc đèn UV, đi qua toàn bộ điểm sử dụng (POU) trong phân xưởng rồi quay về bồn. Quá trình diễn ra liên tục 24/7, kể cả ca đêm hay khi nhà máy ngừng sản xuất, để nước không bao giờ đứng yên tại bất kỳ vị trí nào.

2.2. Kiểm soát điểm chết theo quy tắc 3D và 1.5D (Dead-leg Rule)

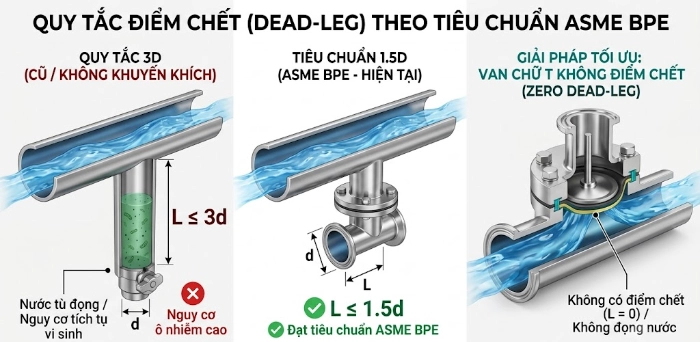

Điểm chết (dead leg) là đoạn nhánh nằm giữa dòng tuần hoàn chính và điểm làm kín của van lấy nước. Nước trong đoạn này dễ bị đọng nếu van không mở. Theo thiết kế vi sinh ASME BPE:

• Quy tắc 3D: chiều dài nhánh rẽ (L), tính từ mép ngoài ống chính đến điểm làm kín của van, không vượt quá 3 lần đường kính trong nhánh rẽ (D), tức L/D ≤ 3.
• Quy tắc 1.5D: với nước chạy thận y tế hoặc sản xuất thuốc tiêm vô trùng, tỷ lệ siết chặt hơn: L/D ≤ 1.5. Ở mức này, dòng xoáy của dòng chính vẫn len được vào làm mới toàn bộ khối nước trong nhánh.

2.3. Van màng vi sinh chữ T (Zero Dead Leg Diaphragm Valve – ZDL)

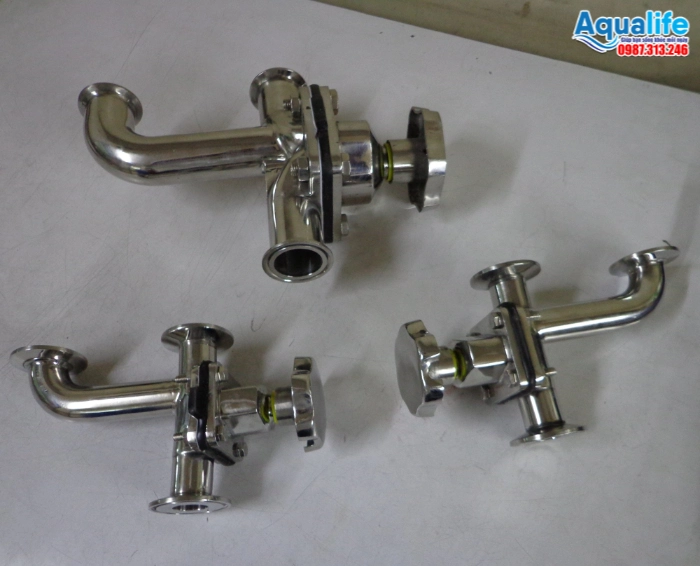

Van bi (ball valve) và van bướm có khe hở cơ khí dễ tích tụ cặn bẩn. Vì vậy, mạng lưới đường ống tuần hoàn vi sinh nên dùng van màng vi sinh chữ T (ZDL). Thân van ZDL đúc liền khối với ống chính, màng ngăn ép sát thành ống nên điểm chết gần như bằng 0.

2.4. Độ dốc tự xả và bồn chứa

• Tuyến ống nên có độ dốc nhẹ (thường khoảng 1%) về điểm xả thấp nhất để xả cạn hoàn toàn khi bảo trì.
• Bồn chứa nên lắp màng lọc thông hơi kỵ nước 0.2 µm để không khí bên ngoài không đưa vi sinh vào nước.

3. Vận tốc dòng chảy trong đường ống tuần hoàn vi sinh

Ngoài hình học đường ống, vận tốc dòng chảy là thông số thủy lực quyết định khả năng chống bám dính vi sinh.

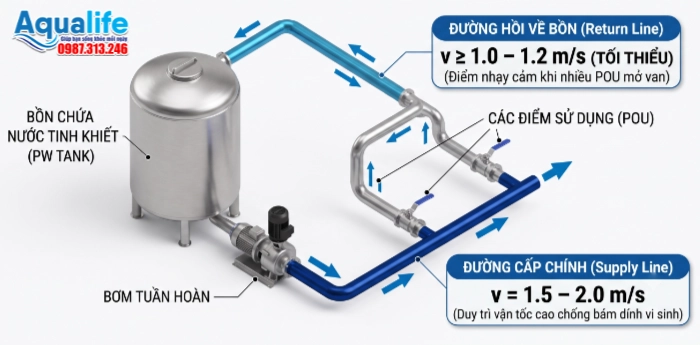

3.1. Thông số vận tốc khuyến nghị

Hệ thống bơm và tiết diện ống phải được tính toán để giữ vận tốc ổn định:

• Đường cấp chính: duy trì 1.5 – 2.0 m/s.
• Đường hồi về bồn (Return Line): đây là điểm nhạy cảm nhất vì lưu lượng giảm khi nhiều POU mở van cùng lúc. Vận tốc trước khi vào bồn phải luôn đạt tối thiểu v ≥ 1.0 – 1.2 m/s.

3.2. Dòng chảy rối và lực cắt thành ống (Wall Shear Stress)

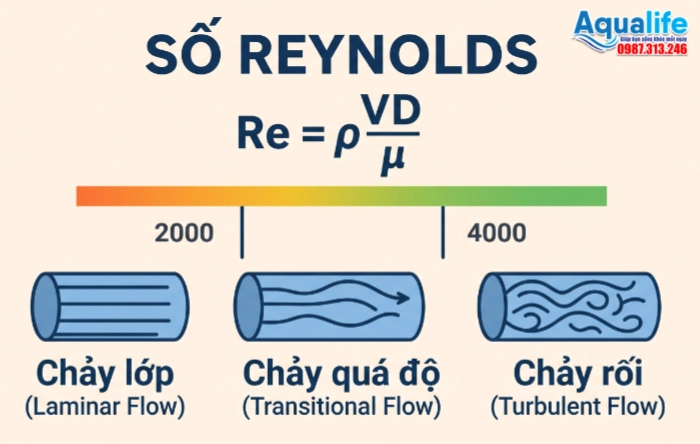

Để chống bám dính, nước phải ở trạng thái dòng chảy rối (Turbulent flow), được xác định qua chỉ số Reynolds:

Re = (ρ × v × D) / μ

• ρ: khối lượng riêng của nước
• v: vận tốc dòng chảy (m/s)
• D: đường kính trong của ống (m)
• μ: độ nhớt động lực học của chất lỏng

Dòng chảy được xem là rối khi Re > 4000. Thực tế, hệ thống vi sinh thường được thiết kế với Re > 10.000. Khi đó, các lớp xoáy thủy lực tạo ra lực cắt trên thành ống lớn, bóc tách vi khuẩn ngay khi chúng vừa chạm vào thành kim loại, ngăn bước kết dính đầu tiên của biofilm.

4. Vật liệu, độ nhám bề mặt và hàn quỹ đạo cho ống inox 316L vi sinh

Độ nhẵn cơ học của bề mặt quyết định khả năng bám dính của vi sinh vật. Mọi vết nứt, khuyết tật hay ba via kim loại đều có thể trở thành nơi trú ẩn của vi khuẩn.

4.1. Vật liệu inox vi sinh SS316L

Đường ống, co cút, thân van và bồn chứa nước tinh khiết nên được chế tạo từ thép không gỉ austenitic Inox 316L, trong đó chữ “L” chỉ hàm lượng carbon thấp (C ≤ 0.03%). Carbon thấp giúp vật liệu không bị tách carbide ở vùng ảnh hưởng nhiệt khi hàn, tránh ăn mòn tinh giới và rỗ bề mặt (Pitting corrosion).

Hệ thống công nghệ cao cũng có thể dùng nhựa PVDF hoặc PP-H không chứa phụ gia làm dẻo, nối bằng hàn nhiệt không tiếp xúc (Beadless/IR welding).

4.2. Độ nhám bề mặt trong (Ra)

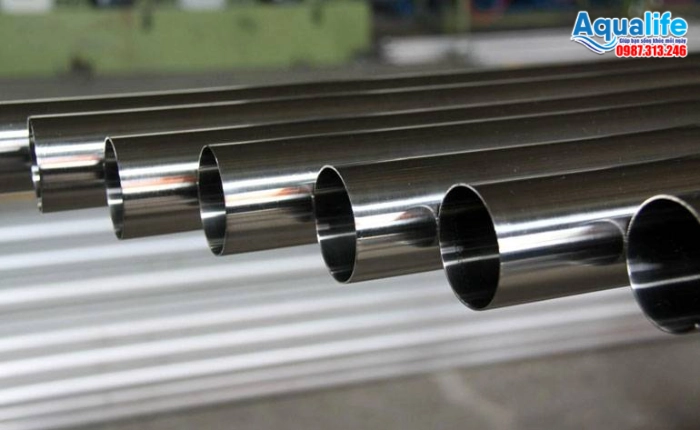

Lòng trong của đường ống tuần hoàn vi sinh cần đánh bóng cơ học kết hợp đánh bóng điện hóa (Electropolishing – EP):

• Độ nhám tiêu chuẩn: Ra ≤ 0.4 – 0.6 µm.
• EP tạo lớp màng oxit crom (Cr₂O₃) thụ động siêu mỏng, trơ về hóa học. Lớp này ngăn kim loại thôi nhiễm vào nước và tạo bề mặt nhẵn để vi khuẩn không có điểm tựa bám dính.

4.3. Hàn tự động quỹ đạo (Orbital Welding)

Mối hàn tay khó kiểm soát độ đồng đều và dễ để lại gờ xỉ trong lòng ống, nên cần hạn chế tối đa trên tuyến ống vi sinh. Các yêu cầu chính:

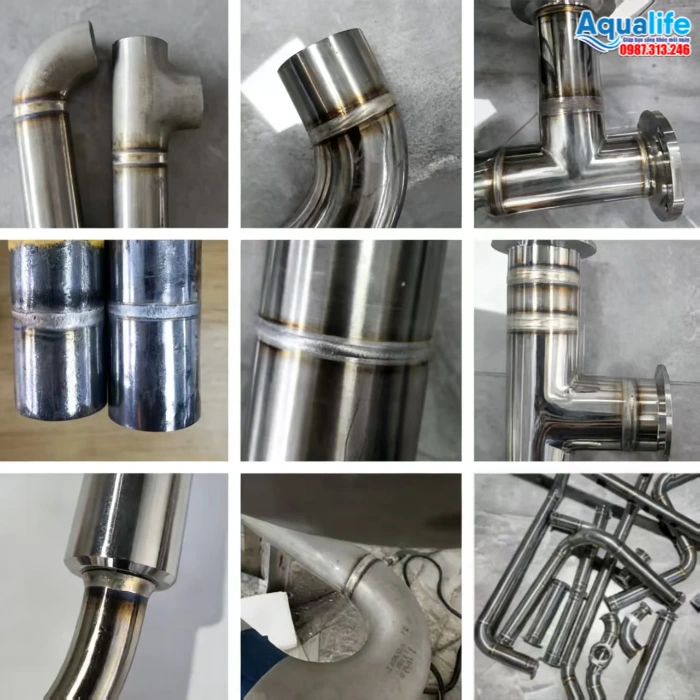

• Mối nối inox được thực hiện bằng máy hàn quỹ đạo (Orbital Welding), bảo vệ bằng khí trơ argon độ tinh khiết 99.999% cả mặt trong lẫn mặt ngoài.
• Mối hàn phải ngấu đều, bề mặt phẳng mịn, không ba via và không đổi màu do oxy hóa.
• Sau khi hàn, nên thụ động hóa (Passivation) để phục hồi lớp oxit bảo vệ.
• Kiểm tra nội soi bằng camera Boroscope ngẫu nhiên từ 20% đến 100% số mối hàn trên toàn tuyến.

5. Bảng so sánh: ống cấp nước thông thường và ống tuần hoàn vi sinh

Thông số thiết kế	Đường ống cấp thông thường (nhánh cụt)	Đường ống tuần hoàn vi sinh chuẩn GMP/BPE
Cấu trúc mạng lưới	Phân nhánh hình cây (Dead-end)	Mạch vòng khép kín liên tục (Loop system)
Trạng thái dòng nước	Nước tĩnh khi đóng vòi, dễ sinh vi sinh	Tuần hoàn 24/7; cấp chính 1.5 – 2.0 m/s, hồi về ≥ 1.0 m/s
Kiểm soát điểm chết	Không giới hạn chiều dài nhánh	Khống chế L/D ≤ 3 hoặc ≤ 1.5
Loại van lấy nước	Van bi, van cửa	Van màng vi sinh chữ T (ZDL)
Vật liệu	uPVC, PPR, Inox 304 thường	Inox 316L hoặc nhựa PVDF
Độ nhẵn lòng ống	Không kiểm soát	Điện hóa Ra ≤ 0.4 – 0.6 µm
Phương pháp hàn	Dán keo, hàn nhiệt tay, hàn que thủ công	Orbital welding, nội soi Borescope
Khử trùng	Châm clo hóa chất ngắt quãng	Nước nóng tự động 80 – 85°C hoặc Ozone online

6. Phương pháp khử trùng định kỳ trên đường ống vi sinh

Dù có dòng chảy rối liên tục, hệ thống vẫn cần quy trình khử trùng (Sanitization) định kỳ để diệt các vi sinh vật vừa chớm xuất hiện:

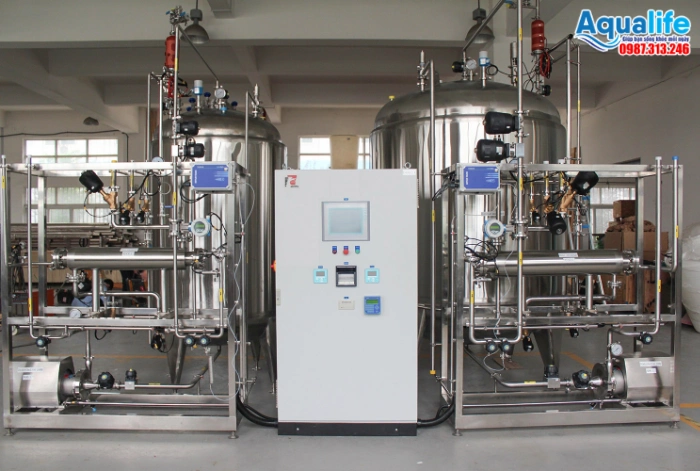

• Khử trùng nước nóng tuần hoàn (HWS): nước trong bồn được gia nhiệt gián tiếp qua bộ trao đổi nhiệt dạng chùm ống vi sinh lên 80 – 85°C, rồi bơm qua toàn mạng lưới trong 60 – 90 phút. Nhiệt độ cao phá vỡ màng tế bào vi sinh vật mà không để lại dư lượng hóa chất.
• Khử trùng liên tục bằng ozone (O₃): hòa khí ozone nồng độ thấp (0.02 – 0.05 ppm) vào dòng tuần hoàn của máy ozone khử trùng nước. Trước khi tới POU, nước đi qua đèn UV 254 nm để phân hủy ozone dư thành oxy.

7. Giám sát và thẩm định hệ thống

Thiết kế đúng vẫn cần dữ liệu để chứng minh hệ thống kiểm soát được vi sinh:

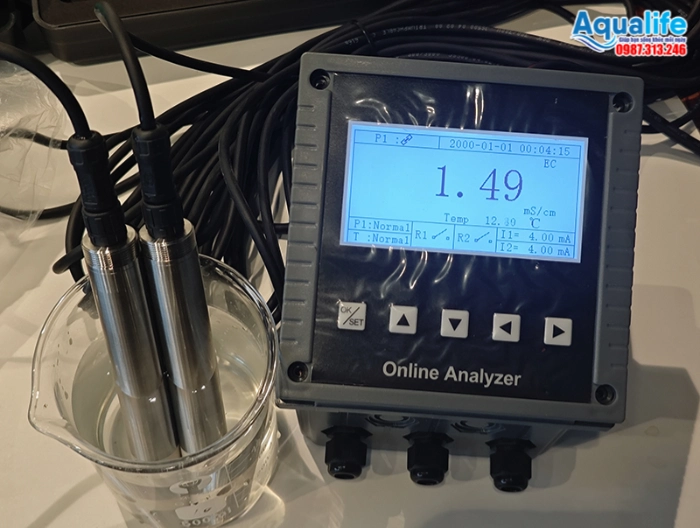

• Giám sát online độ dẫn điện và TOC tại đường cấp và đường hồi.
• Lấy mẫu định kỳ kiểm tra vi sinh (bioburden) và nội độc tố tại các POU, thiết lập ngưỡng cảnh báo (Alert) và ngưỡng hành động (Action).
• Thực hiện thẩm định IQ/OQ/PQ trước khi đưa hệ thống vào vận hành chính thức.
