Mẫu Sổ Nhật Ký Vận Hành Hệ Thống Lọc Nước Tinh Khiết Chuẩn Kỹ Thuật
Trong các trạm xử lý nước công nghiệp, nhật ký vận hành hệ thống lọc nước tinh khiết thường bị ghi chép đối phó, thậm chí bị bỏ trống. Trong khi đó, tắc màng thẩm thấu ngược (RO), cháy bơm tăng áp hay nước thành phẩm không đạt chuẩn hiếm khi xảy ra chỉ sau một đêm.
Các sự cố này luôn báo trước bằng sự dịch chuyển dần của áp suất, lưu lượng và nhiệt độ qua từng ca.
Một mẫu sổ nhật ký vận hành hệ thống lọc nước tinh khiết khoa học giúp kỹ thuật viên nắm được “nhịp tim” của thiết bị. Bài viết cung cấp bảng mẫu áp dụng ngay, các thông số cần ghi và cách đọc số liệu để dự đoán nguy cơ tắc màng, từ đó tối ưu chu kỳ súc rửa CIP. Nội dung dành cho kỹ sư M&E, quản lý trạm lọc và kỹ thuật viên vận hành tại xưởng nước đóng chai, nhà máy thực phẩm, dược phẩm.
Vì sao cần duy trì nhật ký vận hành hệ thống lọc nước tinh khiết?
Màng RO của hệ thống lọc nước tinh khiết công nghiệp làm việc ở áp lực cao. Màng luôn đối mặt với cặn khoáng, chất hữu cơ và vi sinh vật bám dính. Ghi chép định kỳ mang lại 3 giá trị thực tiễn:
- Xác lập đường cơ sở (Baseline Data): Thông số ghi trong 24 – 48 giờ đầu sau khi lắp mới hoặc sau khi súc rửa hóa chất là mốc chuẩn. Mọi sai lệch về sau đều được đối chiếu với mốc này để đánh giá tốc độ suy thoái.
- Chuyển từ bảo trì bị động sang bảo trì dự đoán: Đợi đến khi nước ngừng chảy hoặc áp suất vọt lên ngưỡng nguy hiểm mới xử lý thì màng thường đã chai cứng vĩnh viễn. Dữ liệu từng ca giúp phát hiện xu hướng tắc màng trước 2 – 4 tuần.
- Đáp ứng hồ sơ thẩm định chất lượng: ISO 9001, HACCP, GMP hay QCVN 6-1:2010/BYT (nước uống đóng chai) đều yêu cầu bằng chứng văn bản về giám sát liên tục. Nhật ký là hồ sơ bắt buộc khi thanh kiểm tra.
Thông số kỹ thuật cần ghi chép trong mỗi ca
Bảng ghi chép không nên sơ sài nhưng cũng đừng rườm rà. Hãy tập trung vào 4 nhóm thông số trọng yếu sau.

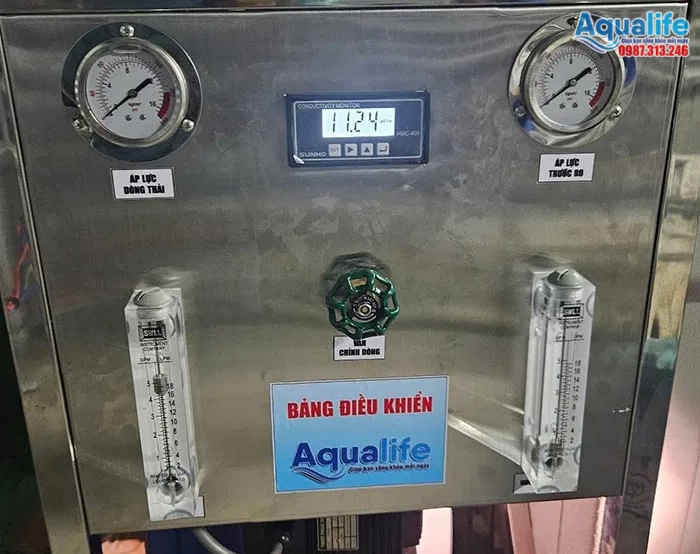

Áp suất làm việc và chênh áp vi sai (ΔP)
Áp suất phản ánh lực cản của dòng nước khi đi qua môi trường lọc. Cần ghi tại 4 vị trí:
- Áp suất trước và sau phin lọc tinh 5 micron: ΔP phin = P vào − P ra. Khi chênh áp vượt 0.7 – 1.0 bar, lõi lọc đã nghẹt bùn đất, rỉ sét. Hãy thay lõi lọc tinh 5 micron ngay để tránh sụt áp ở bơm cao áp.
- Áp suất đầu vào màng RO (Feed Pressure): áp lực do bơm trục đứng tạo ra để ép nước qua màng.
- Áp suất dòng xả thải (Concentrate Pressure): áp lực dòng nước đậm đặc ở cuối dàn vỏ màng.
- Chênh áp màng (ΔP RO) = P vào màng − P thải: đây là chỉ số quan trọng hàng đầu. ΔP RO tăng dần theo từng ca, nghĩa là các rãnh dẫn dòng (Feed Spacer) trong cuộn màng đang bị cặn bít kín.
Lưu lượng dòng tinh khiết, dòng xả thải và tỷ lệ thu hồi
- Lưu lượng nước tinh khiết (Q tinh): thể tích nước sạch thu về bồn chứa mỗi giờ.
- Lưu lượng nước xả thải (Q thải): thể tích nước đậm đặc cuốn muối khoáng ra ngoài.
- Tỷ lệ thu hồi (R) = Q tinh ÷ (Q tinh + Q thải) × 100%. Với bảng mẫu bên dưới, R = 1.500 ÷ (1.500 + 1.500) = 50%.
Nếu tự ý siết van xả để R vượt mức thiết kế, nồng độ khoáng ở đuôi màng sẽ vượt ngưỡng bão hòa và màng đóng cặn rất nhanh.
Nhiệt độ nước cấp và chuẩn hóa lưu lượng
Nhiệt độ ảnh hưởng trực tiếp đến độ nhớt của nước và độ thấm của lớp màng polyamide. Khi nhiệt độ giảm 1°C, lưu lượng nước tinh khiết tự nhiên giảm khoảng 2,5% – 3% ở cùng áp suất.
Vì vậy, mùa lạnh nước ra ít hơn chưa chắc màng đã nghẹt. Ngược lại, mùa hè lưu lượng tăng tự nhiên. Bạn cần ghi nhiệt độ để chuẩn hóa lưu lượng (Flow Normalization) về mốc 25°C.
Công thức gần đúng: Q25 ≈ Q đo ÷ 1.03^(T − 25). Ví dụ, đo được 1.560 L/h ở 30°C thì Q25 ≈ 1.346 L/h. Nếu có hệ số hiệu chỉnh nhiệt độ (TCF) của nhà sản xuất màng, hãy ưu tiên dùng hệ số đó.

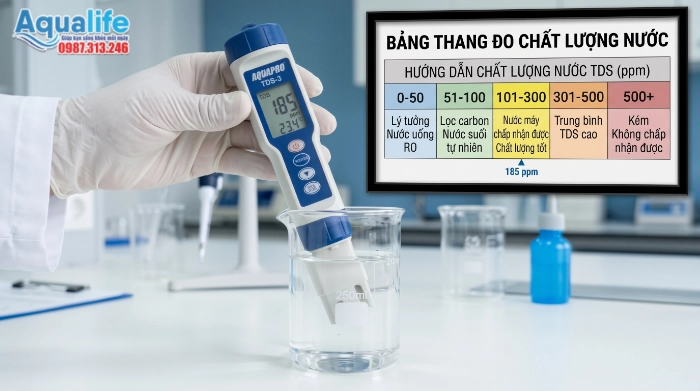

Chỉ số hóa lý: TDS, độ dẫn điện, clo dư
- TDS/Conductivity nước đầu vào và nước tinh khiết: cho phép tính độ khử muối (Salt Rejection) = (1 − TDS tinh ÷ TDS cấp) × 100%. Ví dụ: từ 280 ppm xuống 5 ppm cho hiệu suất khoảng 98.2%.
- Clo dư và pH tiền xử lý: clo tự do trước màng RO phải bằng 0 (< 0.05 ppm) để màng polyamide không bị oxy hóa, rách.

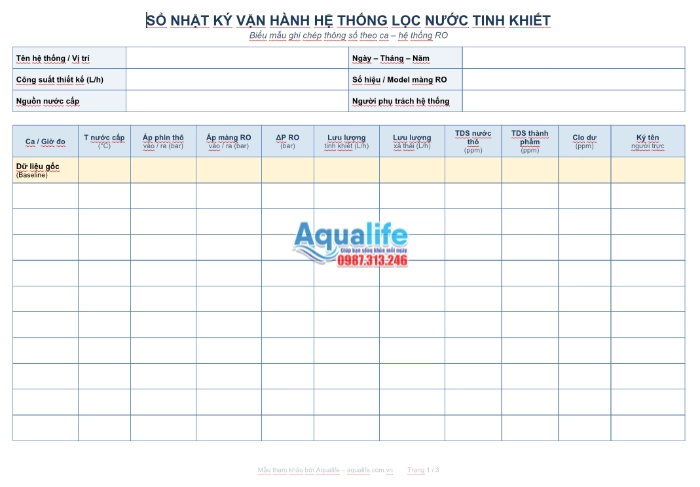

Mẫu sổ nhật ký vận hành hệ thống lọc nước tinh khiết tiêu chuẩn
Dưới đây là khung biểu mẫu thường dùng tại nhà máy sản xuất và trạm lọc nước công nghiệp, thiết kế cho hệ thống 1.500 L/h:
| Ca / Giờ đo | T nước cấp (°C) | Áp phin thô vào/ra (bar) | Áp màng RO vào/ra (bar) | ΔP RO (bar) | Lưu lượng tinh khiết (L/h) | Lưu lượng xả thải (L/h) | TDS nước thô (ppm) | TDS thành phẩm (ppm) | Clo dư (ppm) | Người trực |
|---|---|---|---|---|---|---|---|---|---|---|
| Ca 1 (08:00) | 26 | 2.5 / 2.2 | 9.0 / 8.2 | 0.8 | 1.500 | 1.500 | 280 | 5 | 0.00 | Nguyễn Văn A |
| Ca 1 (14:00) | 28 | 2.5 / 2.1 | 9.1 / 8.3 | 0.8 | 1.520 | 1.480 | 285 | 5 | 0.00 | Nguyễn Văn A |
| Ca 2 (18:00) | 26 | 2.4 / 2.0 | 9.2 / 8.3 | 0.9 | 1.490 | 1.510 | 280 | 6 | 0.00 | Trần Văn B |
| Ca 2 (22:00) | 25 | 2.4 / 1.9 | 9.2 / 8.2 | 1.0 | 1.470 | 1.520 | 275 | 6 | 0.00 | Trần Văn B |
Lưu ý: Đơn vị áp suất có thể quy đổi sang PSI tùy loại đồng hồ lắp đặt.
Trong bảng mẫu, ΔP RO nhích từ 0.8 lên 1.0 bar (+25%) chỉ sau vài ca. Đây là kiểu xu hướng cần kiểm tra ngay theo quy tắc ở mục 4.
Link file mẫu sổ nhật ký vận hành hệ thống lọc nước tinh khiết: Mẫu-1.docx | Mẫu-2.docx

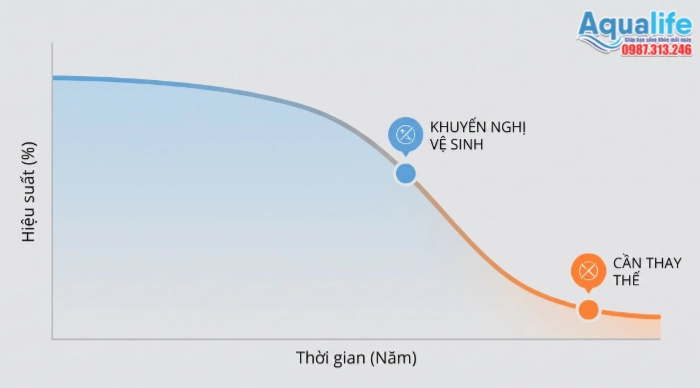

Cách phân tích nhật ký để dự đoán sớm nguy cơ tắc màng
Sau khi thu thập số liệu, hãy áp dụng quy tắc cảnh báo 15%: so sánh từng chỉ số (đã chuẩn hóa nhiệt độ) với dữ liệu gốc.
| Chỉ số so với dữ liệu gốc | Ngưỡng cảnh báo | Kết luận sơ bộ |
|---|---|---|
| ΔP màng RO | Tăng > 15% | Cảnh báo tắc nghẽn |
| Lưu lượng tinh khiết chuẩn hóa | Giảm > 15% | Cảnh báo giảm hiệu suất |
| TDS thành phẩm / độ khử muối | TDS tăng vượt ngưỡng an toàn | Nghi rách màng, hỏng gioăng |
Chẩn đoán loại cặn theo vị trí phát sinh sự cố
| Vị trí & dấu hiệu | Nguyên nhân thường gặp | Giải pháp |
|---|---|---|
| Tầng 1 (Stage 1): ΔP tăng vọt, lưu lượng tinh giảm | Bùn đất, phù sa, hạt keo hữu cơ hoặc màng sinh học (Biofilm) do tiền xử lý chưa triệt để | Thay lõi lọc 5 micron, sục rửa ngược cột than/cát, chuẩn bị súc rửa CIP bằng kiềm ấm (pH 11) |
| Tầng cuối (Stage 2): ΔP tăng, TDS thành phẩm có xu hướng tăng | Cặn khoáng cứng như CaCO₃, CaSO₄, SiO₂ do nước cứng cao hoặc cạn muối hoàn nguyên hạt cation | Kiểm tra bồn muối hoàn nguyên, châm chất chống cáu cặn (Antiscalant), súc rửa bằng axit citric (pH 2) |
Khi nhật ký chạm ngưỡng cảnh báo, đừng chờ thêm. Hãy lên kế hoạch súc rửa màng RO bằng hóa chất trước khi cặn chuyển sang dạng khó phục hồi.

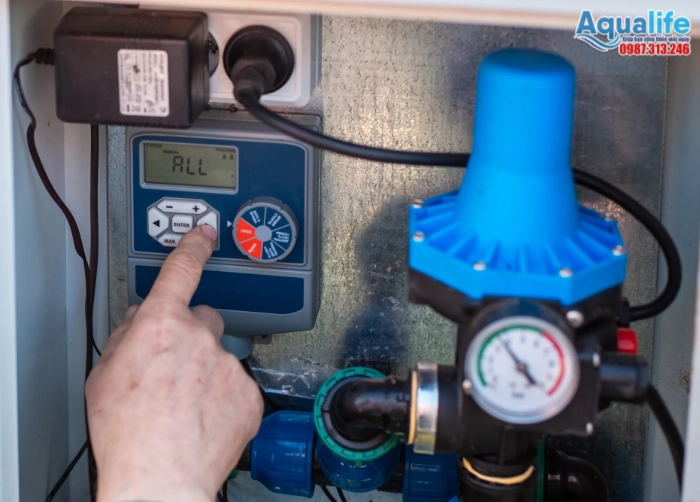

Quy trình ghi chép và bàn giao ca chuẩn kỹ thuật
Để số liệu không bị sai lệch do dao động lúc khởi động máy, hãy tuân thủ các nguyên tắc sau:
- Thời điểm ghi: chỉ ghi sau khi hệ thống vận hành ổn định tối thiểu 10 – 15 phút. Áp lực và lưu lượng lúc vừa bật bơm chưa cân bằng.

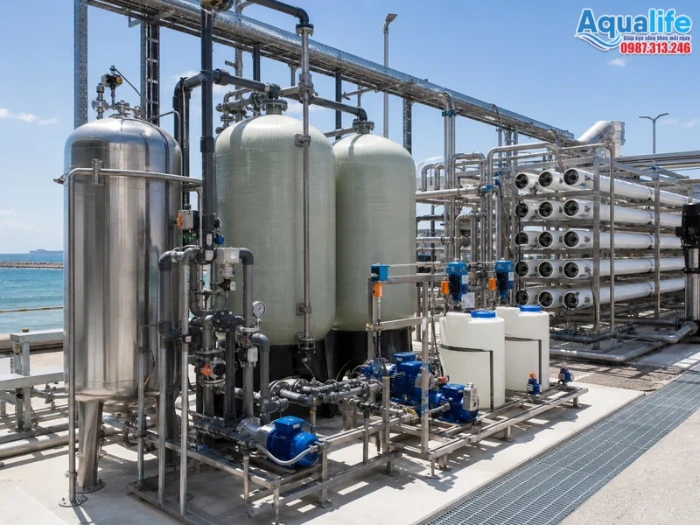

- Kiểm tra cảm quan song song: quan sát độ rung của đường ống, nhiệt độ vỏ bơm cao áp và mức muối trong bồn hoàn nguyên.
- Ghi cả sự kiện bảo trì: ngày thay lõi lọc, ngày CIP, ngày hiệu chuẩn đồng hồ để đối chiếu khi số liệu biến động.
- Bàn giao ca có ký nhận: ca trước ghi rõ hiện tượng bất thường (tiếng kêu lạ, chênh áp tăng nhanh) và ký xác nhận cùng người nhận ca.
Kết luận
Áp dụng nhất quán mẫu sổ nhật ký vận hành hệ thống lọc nước tinh khiết là cách quản trị khoa học với chi phí gần như bằng 0 nhưng bảo vệ được tài sản lớn. Khi biến các con số thành tín hiệu cảnh báo chủ động, doanh nghiệp làm chủ tuổi thọ dây chuyền, hạn chế gián đoạn sản xuất và giữ chất lượng nước ổn định lâu dài.
